分析框架概览

1. 标准体系框架与监管逻辑维度




• TSG 31-2025 与 GB/T 20801.1-2025 的定位、关系及强制力来源。




• GC1级管道的定义与新规下的划分标准变化。




• “必须进行应力分析”的规范表述：在TSG 31中的管理性强制规定（如四级签字）与在GB/T 20801中的技术性实施路径。




2. 应力分析的技术范围与深度维度




• 静力分析：柔性分析、一次/二次应力评定、设备管口载荷校核。




• 动力分析：压力脉动分析、机械振动分析、地震分析。




• 疲劳分析：基于当量循环次数的寿命评估。






• 分析范围的强制性界定：哪些GC1管道需进行分析（实际上是全覆盖），以及特定工况下的额外要求（如高压、剧烈循环、动设备连接）。




• 分析内容的全面性要求：

• 验收准则的严格性：与GC2级管道相比，GC1级管道所采用的应力许用值、位移限制、振动控制标准的特殊性。




3. 与材料及管件特殊要求的关联维度




• 材料选择（如限制使用Q215B、Q235B碳素结构钢）与应力分析中输入参数可靠性的关系。




• 管件选用要求（如禁止使用螺纹连接、限制承插焊连接、优先采用对焊连接）如何降低应力集中，并确保应力分析模型与实际情况的一致性。




• 高强度紧固件的使用要求与法兰接头在载荷下的密封可靠性分析。




4. 焊接、无损检测与应力分析的协同维度




• GC1级管道100%无损检测要求与应力分析中焊接接头系数取1.0（或0.9）的关联。




• 苛刻工况下的补充检测要求（如GC1级管道的管子、管件表面无损检测）对于确保分析所基于的管道完整性至关重要。




5. 生命周期管理与责任追溯维度







• 设计文件四级签字制度对应力计算书的强制性要求。




• 终身质量追溯体系中应力分析报告作为核心文件的保存要求。




• 安装、改造与重大修理时，因管道变更可能触发的应力分析再评估要求。

以下将重点展开第一和第二维度中最核心的内容，以体现分析的深度！

一、标准体系框架与监管逻辑维度

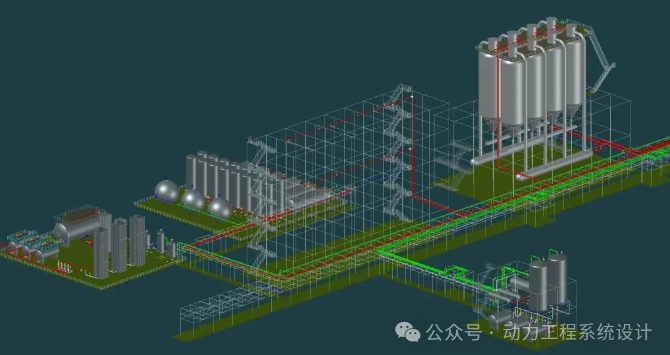

GC1级压力管道必须进行应力分析的规定，其强制性根植于TSG 31-2025这一安全技术规范的法律效力，而其具体技术方法则详细规定于GB/T 20801.1-2025这一技术标准中。两者协同，构成了从法律强制到工程实施的完整链条。

1. TSG 31-2025 的强制性监管要求

TSG 31-2025 作为《中华人民共和国特种设备安全法》体系下的安全技术规程，其条款具有强制约束力。它并未直接以“应进行应力分析”的文字表述，而是通过以下两种更具根本性的方式规定了此项要求：

对设计文件与审批流程的强制性规定：TSG 31-2025 在条文（见于其3.1.3.3节）中明确规定：GC1级管道以及特定高压GCD级管道的“应力计算书”等核心设计文件，应当有设计、校核、审核、审定四级签字。这一“四级签字”制度是强制性的安全管理程序。逻辑推论：如果一项GC1级管道设计可以没有“应力计算书”，那么“四级签字”的规定就失去了对象。因此，该规定从管理程序上间接但确凿地强制要求必须进行应力分析并形成应力计算书。这是GC1级管道必须进行应力分析的最根本、最明确的法规依据。

对基本安全目标的原则性规定：TSG 31-2025 作为上位规范，会原则性地要求管道设计必须保证具有足够的强度和柔性，能够承受预期载荷，并将作用力控制在设备允许范围内。要实现这一基本安全目标，对于结构复杂、介质高危、参数苛刻的GC1级管道而言，详细的应力分析是唯一被工程实践广泛证明可靠的技术手段。因此，进行应力分析是满足TSG 31-2025基本安全要求的必然选择。

2. GB/T 20801.1-2025 的技术性实施路径

作为国家推荐性标准，GB/T 20801.1-2025 为满足TSG 31-2025的安全目标提供了具体的技术路径。它明确指出了应力分析的范围和要求。

直接的技术规定：如上所述，GB/T 20801.1-2025 明确规定“所有GC1级管道都必须进行详细的管道应力分析”。这不仅包括验证管道本身的柔性，防止因热胀、冷缩及端点位移导致应力超标，还包括计算对设备管口的推力和力矩，确保其在允许范围内。
与TSG的协同关系：当GB/T 20801.1-2025中的技术条款（如应力分析要求）被TSG 31-2025所引用或作为其支撑时，这些技术条款即成为满足强制性安全要求的具体方法，从而具有了强制执行的效力。简言之，TSG规定了“必须保证安全”，GB/T 20801指明了“如何通过应力分析来保证安全”。
3. GC1级管道的定义与高风险特性

应力分析要求的严格性，直接源于GC1级管道固有的高风险特性。根据新规，GC1级管道通常包括：

输送极高毒性介质（如急性毒性类别1、2）的管道。
输送易燃易爆介质且设计压力≥4.0MPa的管道。
设计参数极高的管道（如设计压力≥10.0MPa，或压力≥4.0MPa且温度≥400℃）。
这些管道一旦失效，可能导致灾难性后果。因此，应力分析作为预测和预防结构性失效的关键工程工具，成为GC1级管道设计的强制性前提。

二、应力分析的技术范围与深度维度

新规对GC1级管道应力分析的要求是全面且深入的，远不止于简单的静力校核。

1. 分析范围的强制性界定

全覆盖要求：如前所述，所有GC1级管道均需进行详细的应力分析，无任何豁免条件。
特定工况的加强要求：对于以下特定情况，分析需进一步深化：

高压管道：设计压力＞42MPa的管道需进行专项应力分析及疲劳寿命评估。

剧烈循环工况：对于因压力、温度频繁波动可能导致疲劳破坏的管道，需进行疲劳分析。

动设备管道：与往复式设备（如压缩机、泵）连接的管道，必须进行动力分析，包括压力脉动分析和机械振动分析，以预防共振和疲劳破坏。

2. 分析内容的全面性要求

一项完整的GC1级管道应力分析通常包括：

静力分析：这是最基础的分析。

目的：评估管道在重力、压力、温度等持续载荷和位移载荷作用下的响应。

关键输出：

一次应力和二次应力：需分别满足规范（如ASME B31.3）规定的许用值。一次应力与载荷同生同灭，过高会导致塑性变形或断裂；二次应力由约束引起，过高会导致疲劳破坏。GC1管道对此有更严格的控制。

设备管口载荷：计算并确保作用在泵、压缩机、换热器等敏感设备管口上的力与力矩，在设备制造商允许的范围内。这是GC1级管道分析的重中之重。

支吊架载荷：为支吊架选型提供设计载荷。

动力分析（如需要）：

压力脉动分析：尤其在往复压缩机出口管道，脉动会激发管道振动，需通过分析控制脉动水平。

机械振动分析：评估管道的固有频率，避免与机械振动或流体旋脱频率重合引发共振，并计算振动应力。

地震分析：根据场地地震设防要求，评估管道在地震载荷下的安全性。

疲劳分析（如需要）：

目的：预测管道在交变载荷下的寿命。

方法：基于当量循环次数，结合材料的疲劳曲线，计算累积疲劳损伤率。新规可能修订了当量循环次数N大于10^6时的疲劳分析要求。

3. 验收准则的严格性

GC1级管道的应力验收准则通常比其他级别管道更为保守。例如，对二次应力的许用范围、振动位移的限制标准可能更严，以确保更高的安全裕度。

小结

以上从标准体系和技术范围两个维度的分析表明，“GC1压力管道必须进行应力分析”并非一个孤立的规定，而是嵌入在新标准体系全生命周期、全方位安全管理框架中的核心环节。它通过TSG 31-2025的强制性监管程序（四级签字）和GB/T 20801.1-2025的具体技术规定共同确保执行，其分析范围覆盖静力、动力和疲劳等复杂工况，旨在从根本上保障GC1这类高风险管道的本质安全。
